机快充方面大家可能对高通的Quick Charge比较熟悉一些，联发科的Pump Express快充由于支持的终端比较少有些吃亏，先给大家介绍一下MTK 的Pump Express 和 Qualcomm的Quick Charge 2.0有什么不同？
①Quick Charge 2.0是基于D+/D-, 手机向充电器请求更高功率/输出电压，充电器收到请求以后提高输出电压和功率；Pump Express 是基于Load Modulation，手机向充电器请求更高功率/输出电压，充电器收到请求以后提高输出电压和功率。
②Quick Charge 2.0不需要在手机端增加成本，通用的USB PHY通过软件就可以实现，但在充电器端需要一个新的芯片用于通讯；Pump Express 需要手机端的充电电路支持load modulation，充电器端的load modulation 检测可以集成到控制芯片里。
可以看出，Pump Express成本更低，但是手机端的方案完全掌握在MTK自己手里。

联发科目前有两种快充规格：（1）Pump Express为快速直流充电器提供的输出功率小于10W（5V），受控输出电压：5V/4.8V/4.6V/4.4V/4.2V/4.0V/3.8V/3.6V，主流输出功率：5V/1A & 5V/1.5A（2）Pump Express Plus为充电器提供的输出功率大于15W，其差别为受控输出电压增加了12V、9V 和7V 三个档位，为12V/9V/7V/5V/4.8V/4.6V/4.4V/4.2V/4.0V/3.8V/3.6V。
目前配合联发科的快充方式，也已经有Dialog，On-bridge 和通嘉等电源芯片厂为其配合开发专属电源管理IC，它无需使用到USB的数据通讯口，线路简洁，从架构上看和目前传统USB 充电器几乎一样，其电源设计原理上也一样。
此次拆解的电源看市电插头就知道不是大陆销售的版本，是否在大陆销售不得而知。MTK快充电源本身硬件生产相对于高通的qc电源要简单不少成本低，门槛低。
这几个品牌大家也很陌生，其实我也是头一次见过！内部电路其实也是一个工厂代工的，叫做深圳市安科讯实业有限公司，硬件差异非常小。
先看看输出参数：

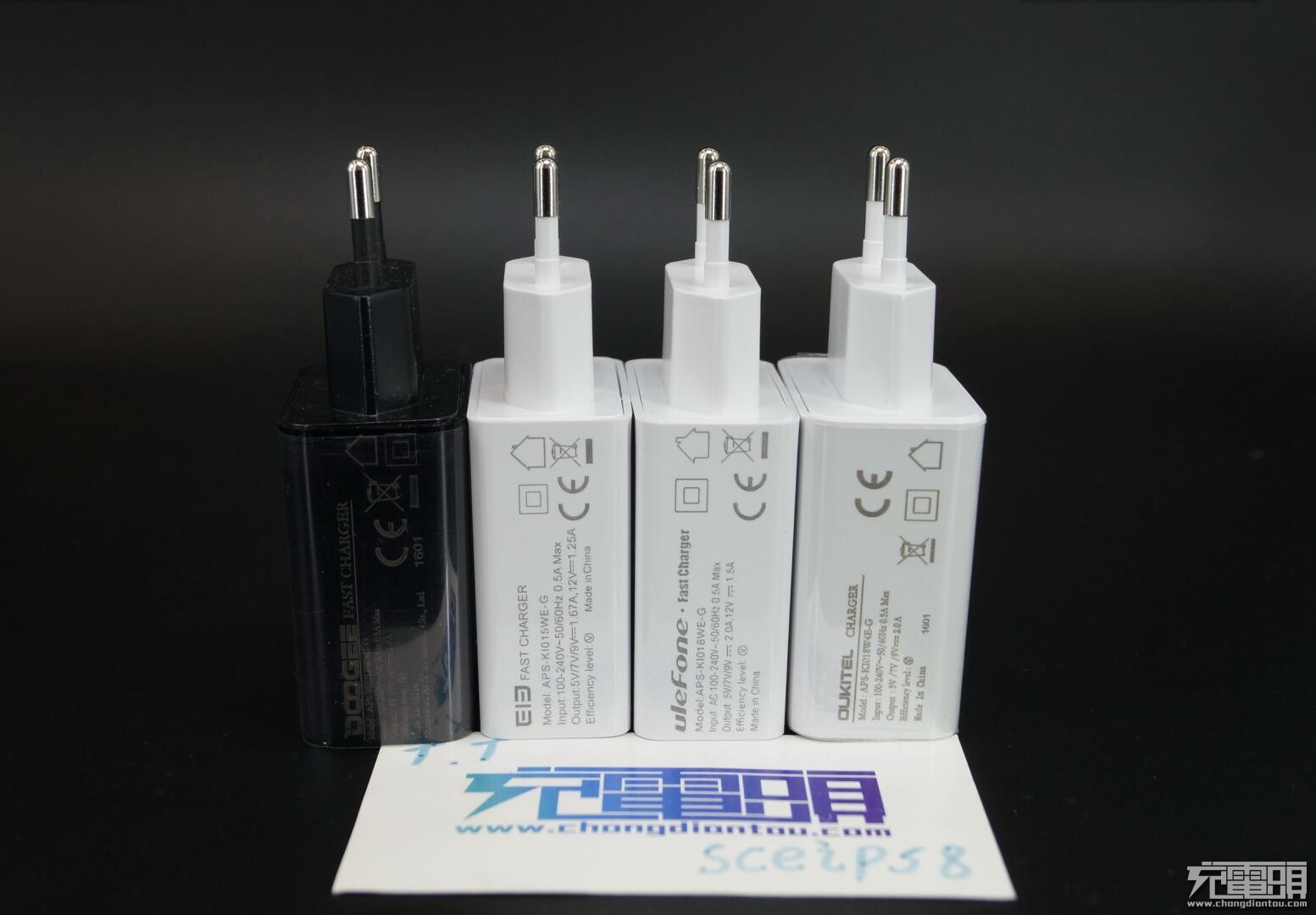

左起黑色
DOOGEE         5v7v9v-2.0a。
Elephone        5v7v9v-1.67a 12v-1.25a。
ULEFONE        5v7v9v-2.0a 12v-1.5a。
OUKITEL         5v7v9v-2.0a  。

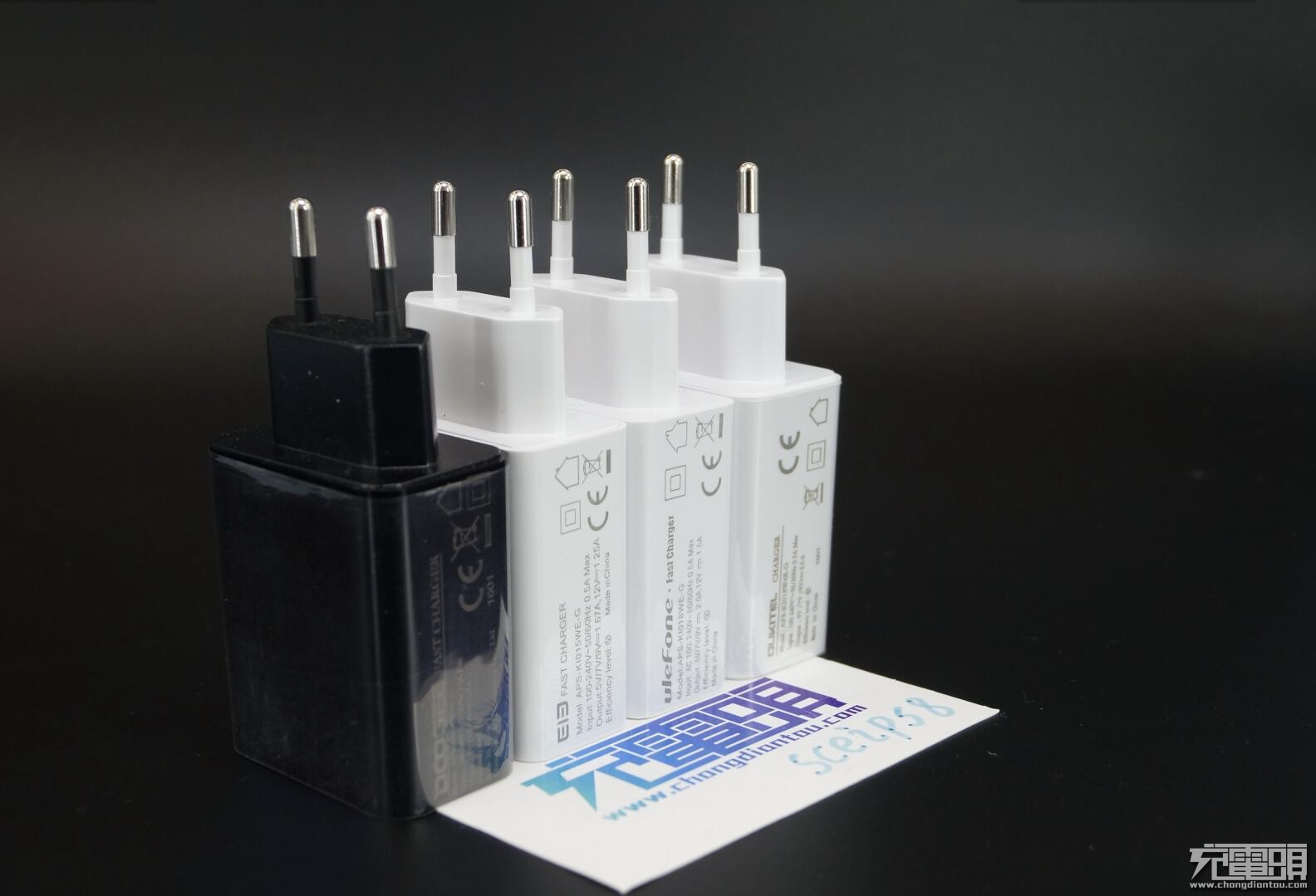

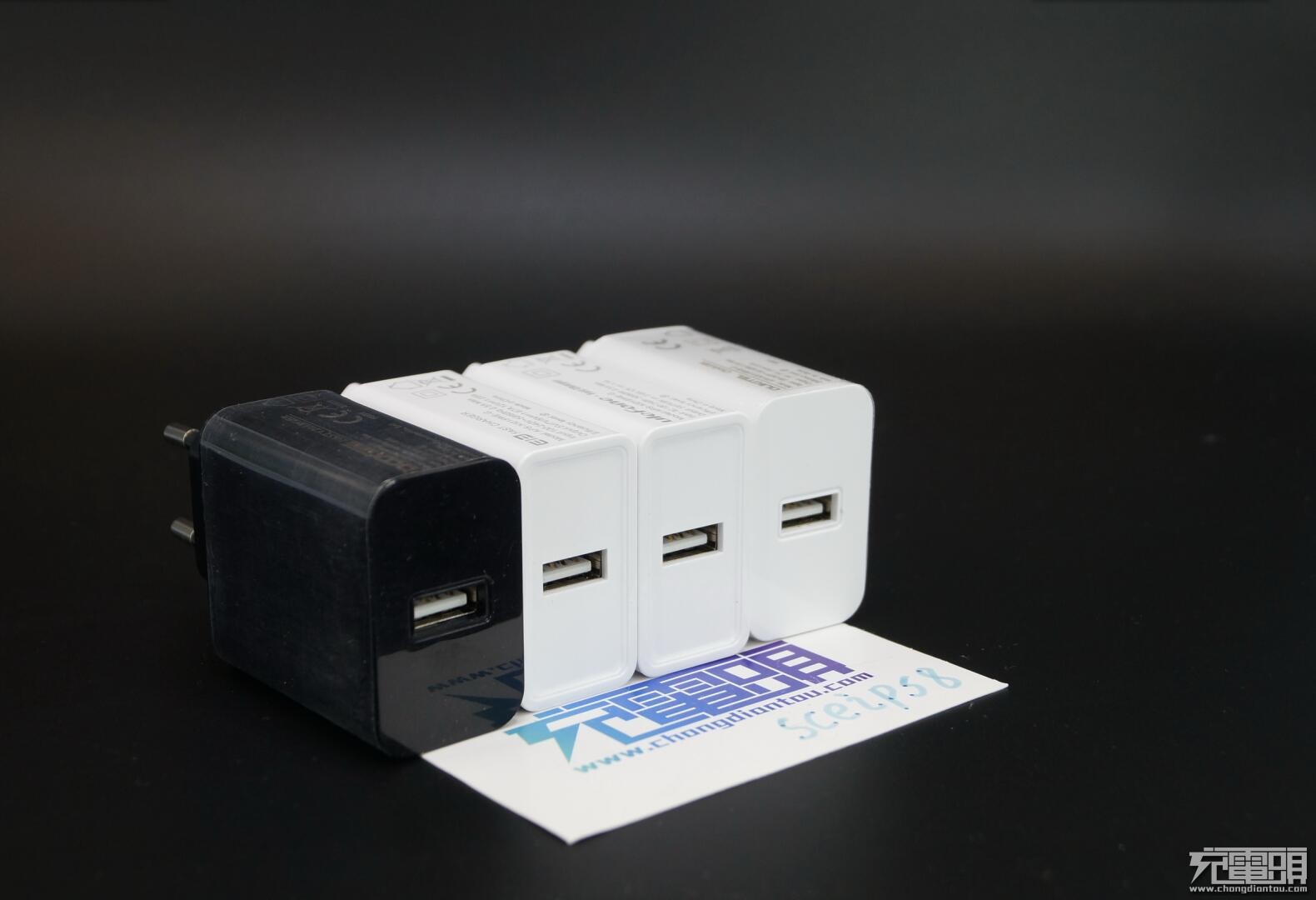

都是单口输出，外形一模一样。

这种插头有不少网友反映插在国行的插排上有些不稳。

可能是比较新鲜的原因，插头都非常好拆！

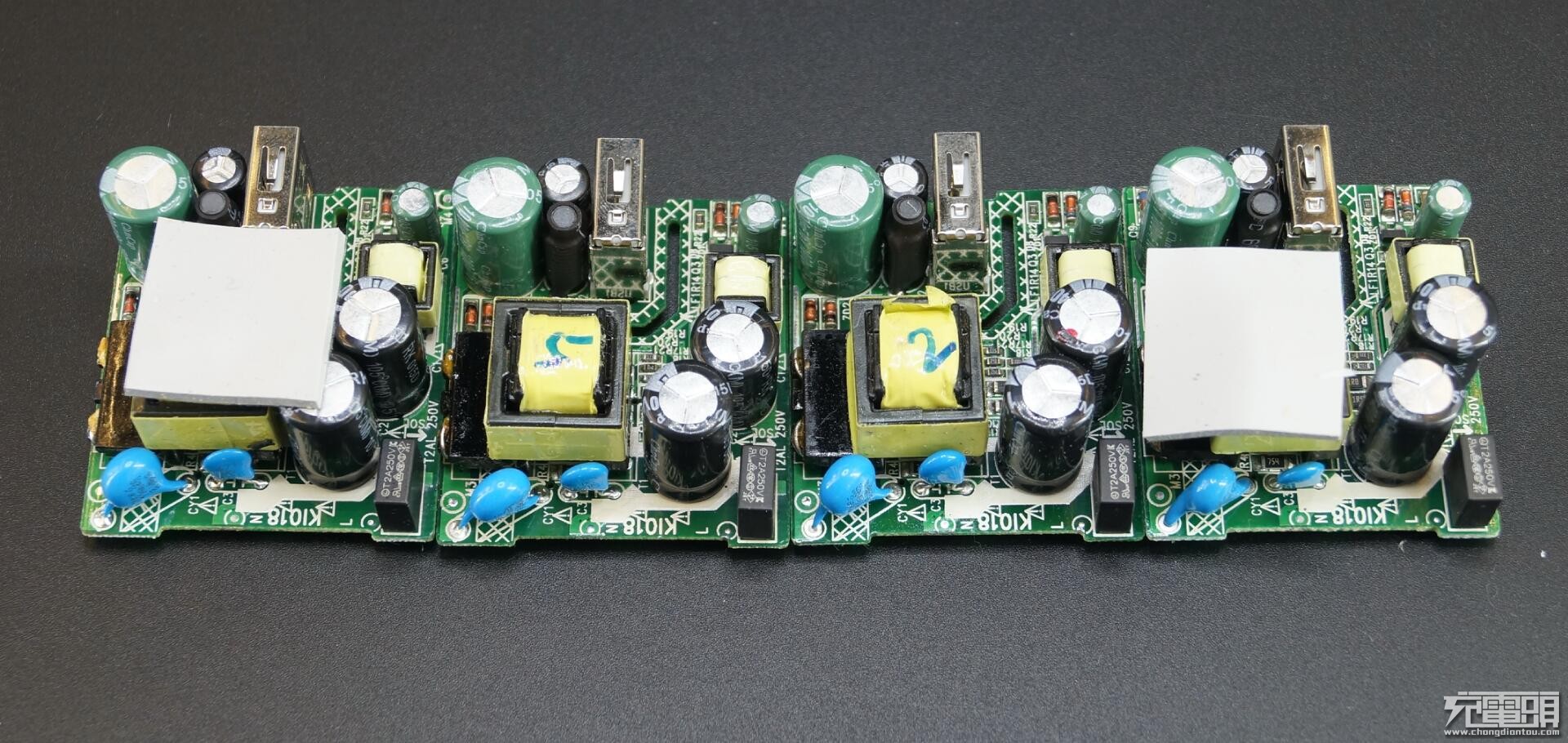

电路的排序是按照规格次序一一对应。可以看出最左与最右输出功率最大所以变压器上都贴有导热硅胶块。
电路板元件几乎是一模一样，仅有几个贴片元件规格不同下面会一一说明。

背面仅有左起二号输出端少了一枚肖特基二极管。

背面仅仅能看出来少并联了一枚肖特基，其余都一样。

正面电路根据功率不同，红框内的两枚并联电阻的阻值不同，其余都一样。

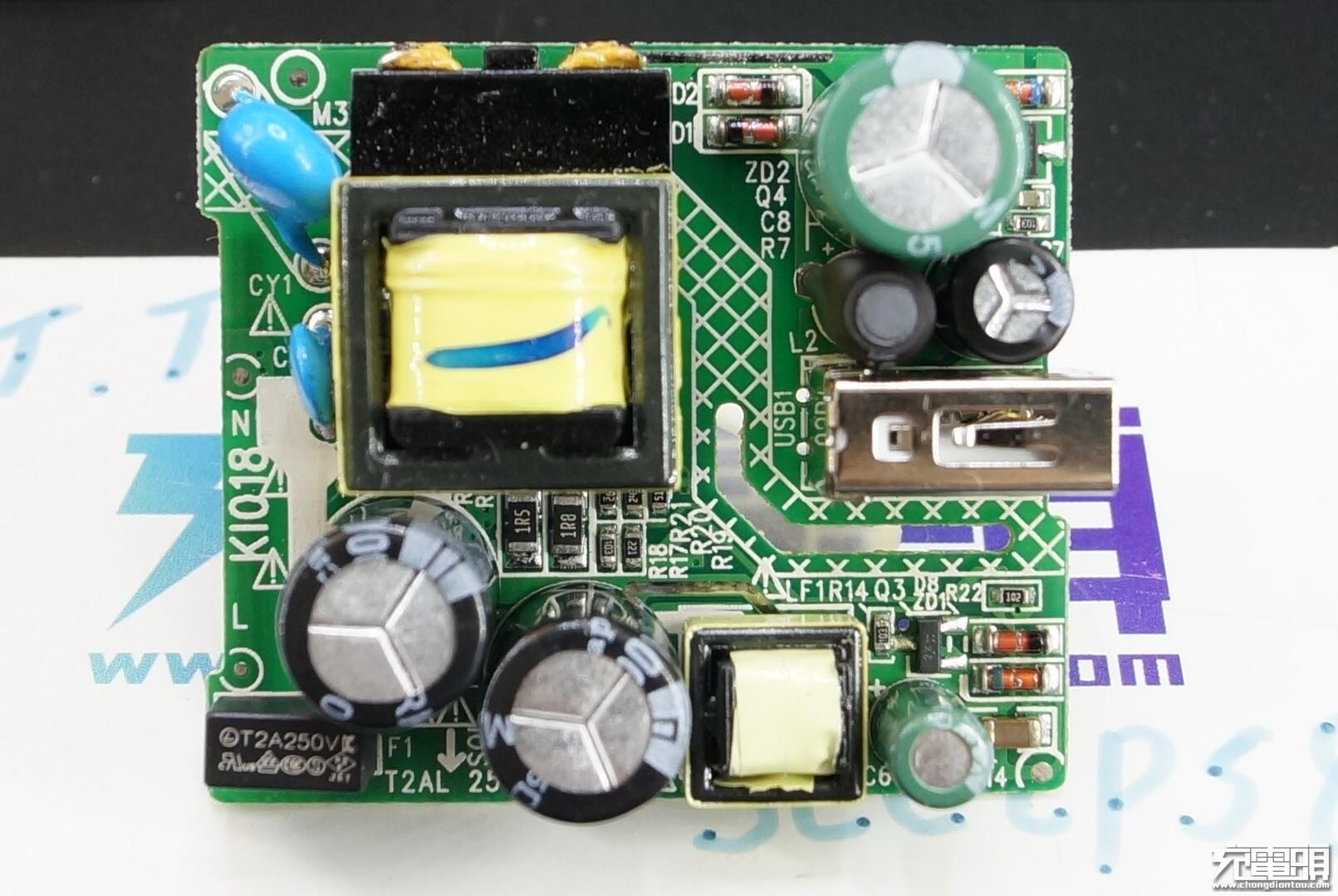

电路正面。

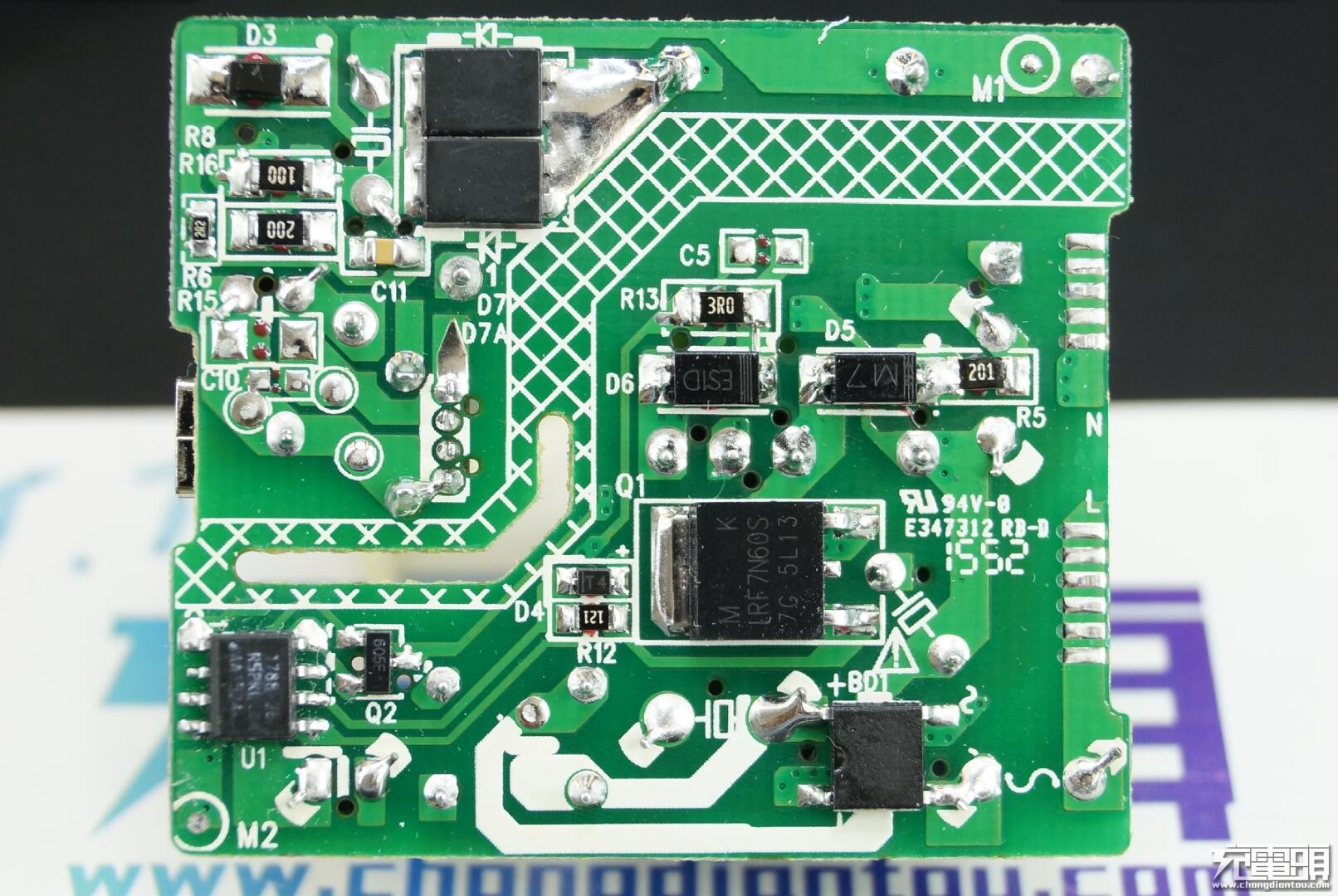

电路背面。

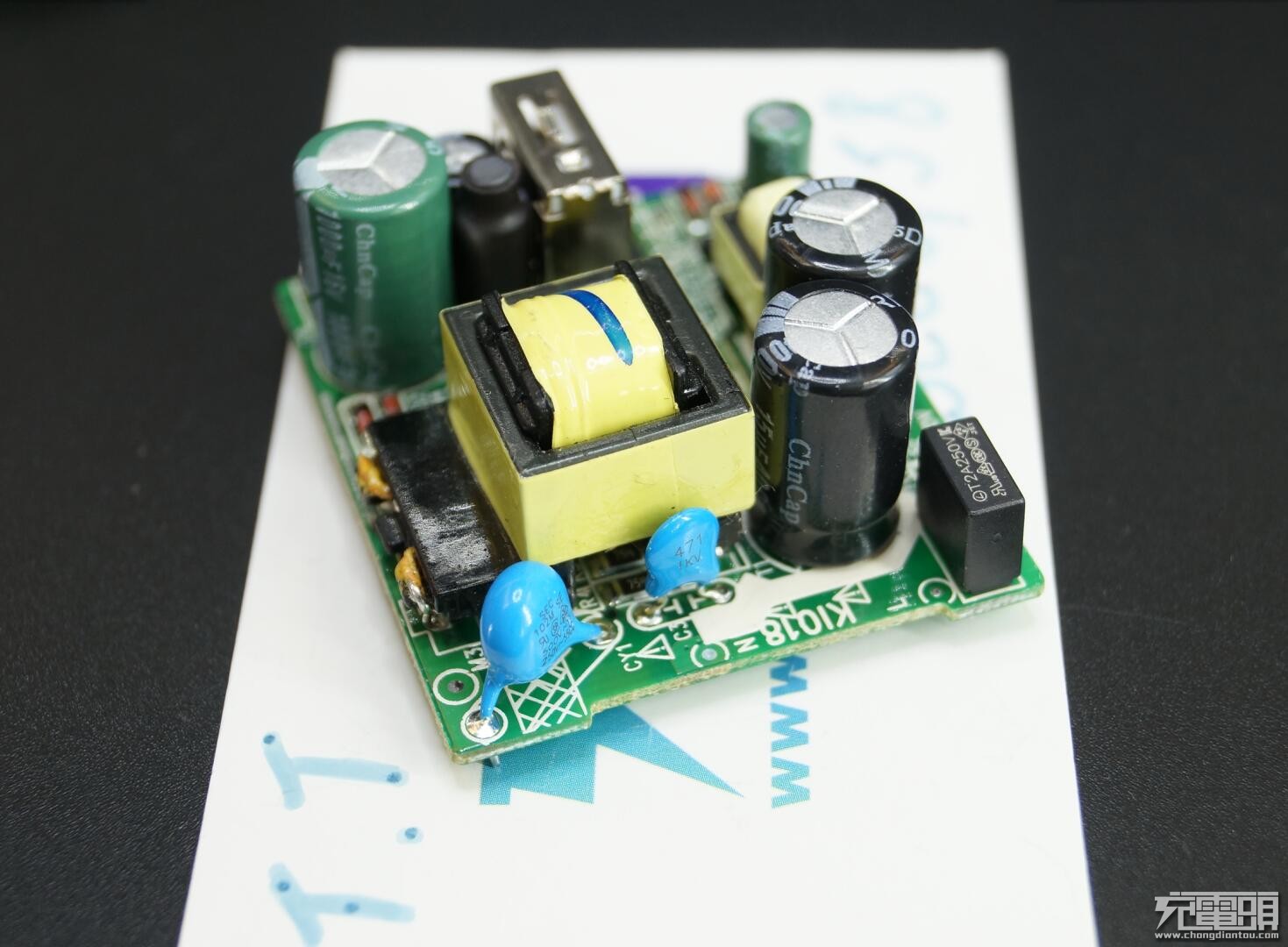

usb插座采用立式，利于节省空间，输出滤波使用的是电解电容。
用料看上去不豪华，但该有的都有。保护，滤波电路一应俱全。





Dialog半导体推出兼容联发科技Pump Express™ Plus协议的iW1788 AC/DC控制器。

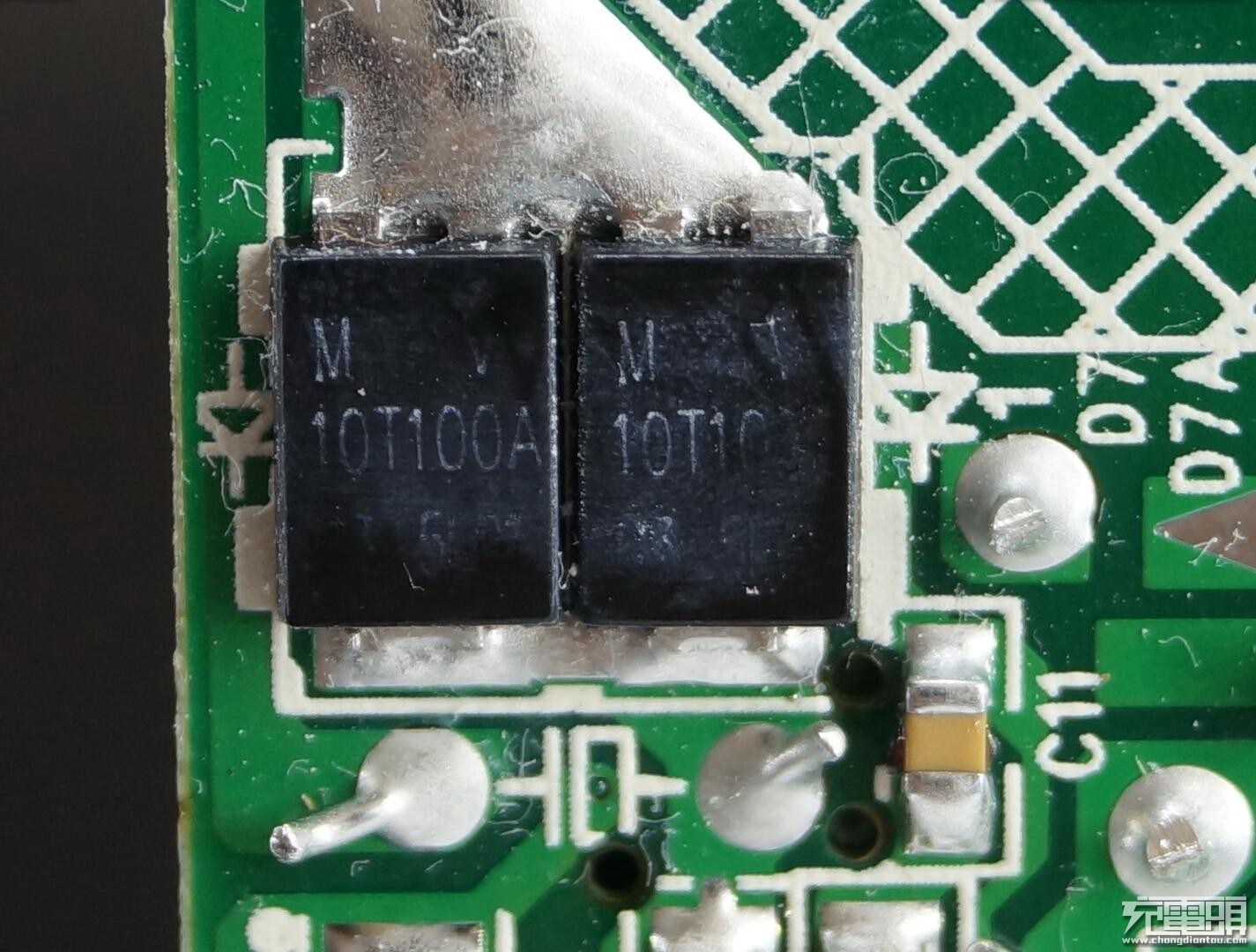

两枚并联肖特基二极管型号10T100A.

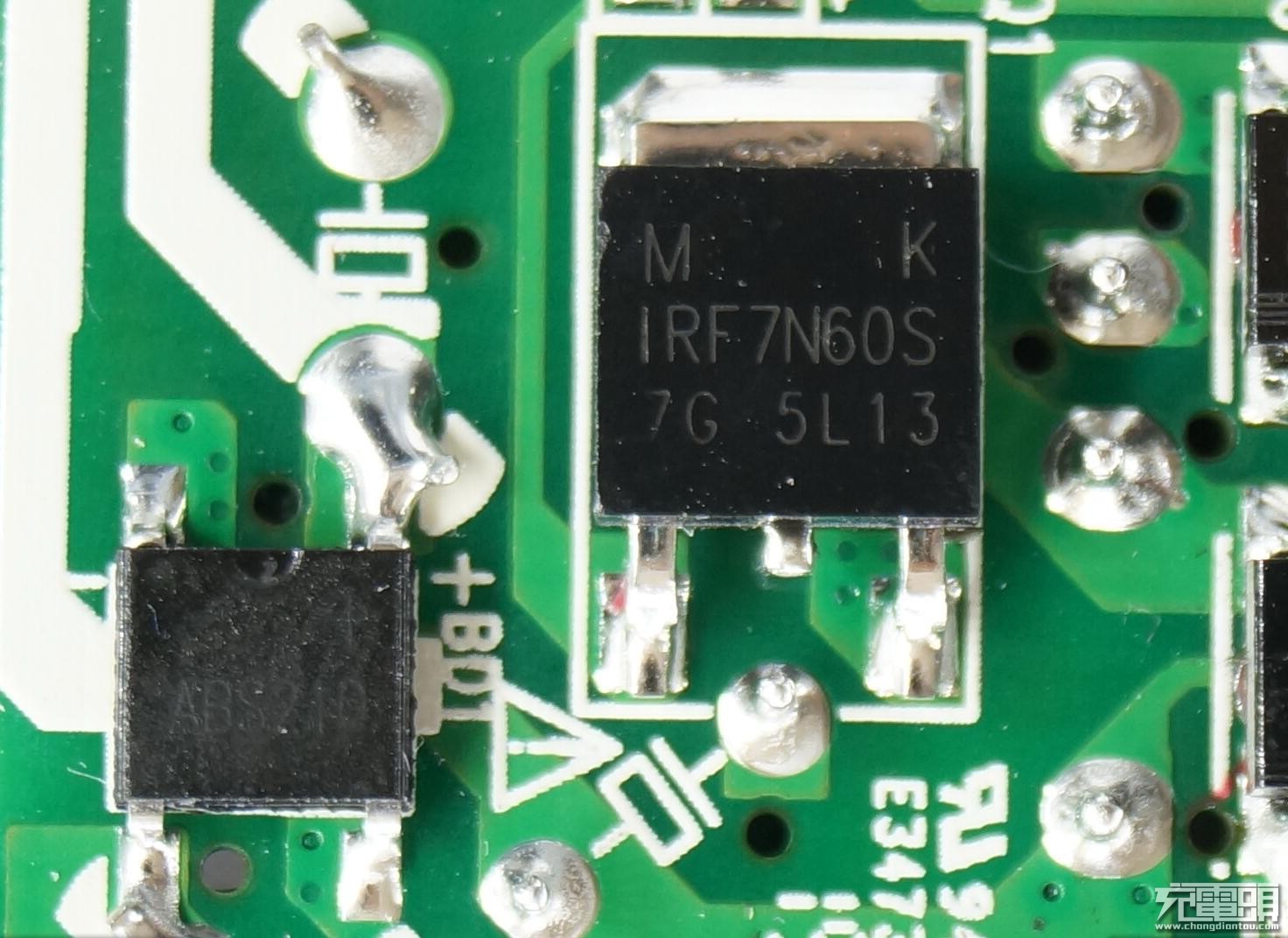

左侧整流桥型号ABS210。右侧是主开关管型号IRF7N60S。
