并联型节能负载

产品概述

并联型节能负载主要应用于PC电源、服务器电源、定制电源等多路输出AC-DC电源以及DC-DC电源的老化测试。该节能负载包括升压模块和逆变模块两部分,单独用升压模块可以老化测试DC-DC电源,升压模块和逆变模块组合起来可以老化测试AC-DC电源。该节能负载的输入电压范围宽,各输入通道可以并联以扩展功率以及电流,因此,适用性广,可以供各种电源老化测试。

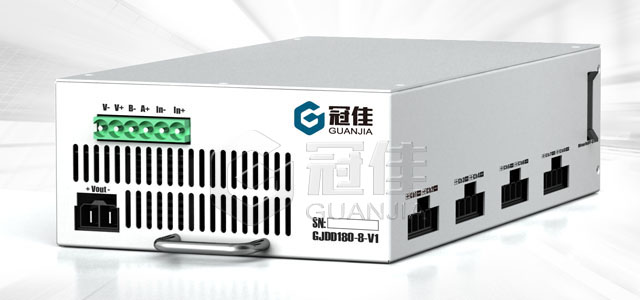

升压模块

升压模块



负载种类并联型节能负载DC-DC模块
型号GJDD180-8-V1GJDD180-8-V2GJDD120-8-V1
通道数888
通道隔离非隔离非隔离隔离
负载工作模式CCCCCC\CV\LED
输入电压范围(DC)3V~35V3V~60V2.9V~35V
每通道输入电流范围0.5A~15A0.5A~15A
每通道最大功率180W120W
每个模块最大总功率1440W1440W1000W
输入电流设定误差≤±0.15A≤±0.1A
负载通道并联可多通道、多模块并联可多通道并联
输出端电压允许范围(DC)40V~56V40V~80V40V~56V
最大输出电流(DC)20A30A20A
负载设定方式485通讯设定485通讯设定
效率90%(输入12V/10A时)90%(输入12V/10A时)
外型尺寸(L*W*H/mm)349×165×88354×188×88349×165×88

逆变模块

逆变模块



型号GJDA2700-1-V2
负载通道数1
负载工作模式CV
输入电压范围(DC)70V~80V
最大输入功率2700W
最大输入电流36A
负载通道并联不可并联
允许电网电压范围(单相)187V~253V AC
允许电网频率范围45Hz~65Hz
最大输出电流(AC)12A
并网电流THD≤5%(额定工况)
并网功率因数0.99(额定工况)
效率90%
外型尺寸(L*W*H/mm)486×147×177
