小米5标配QC3.0充电器MDY-08-EH拆解与评测
摘要: 2月24日小米在北京国家会议中心召开了春季发布会。在发布会上带来了小米5、小米4S两款新机,其中搭载骁龙820的小米5成为全场关注的焦点。在充电方面,雷军介绍这款手机采用了高通最新的QC3.0快充技术,充电5分钟能通 ...

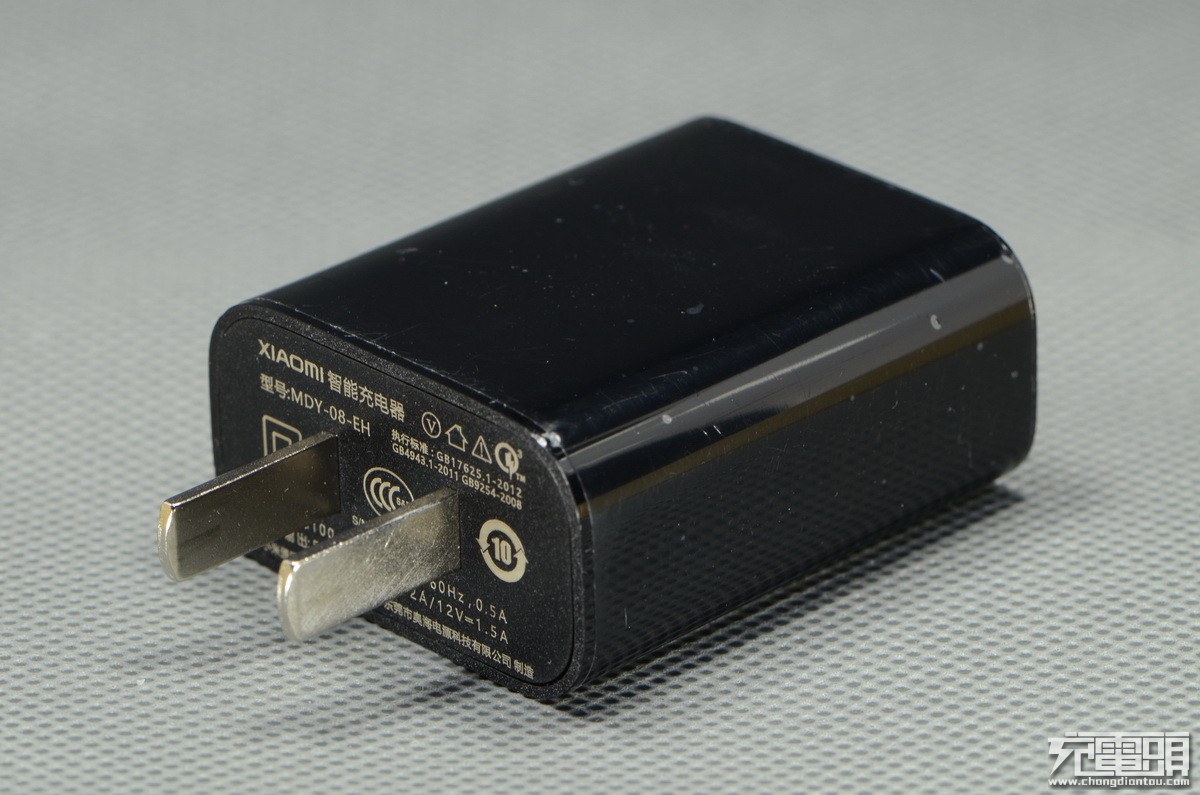

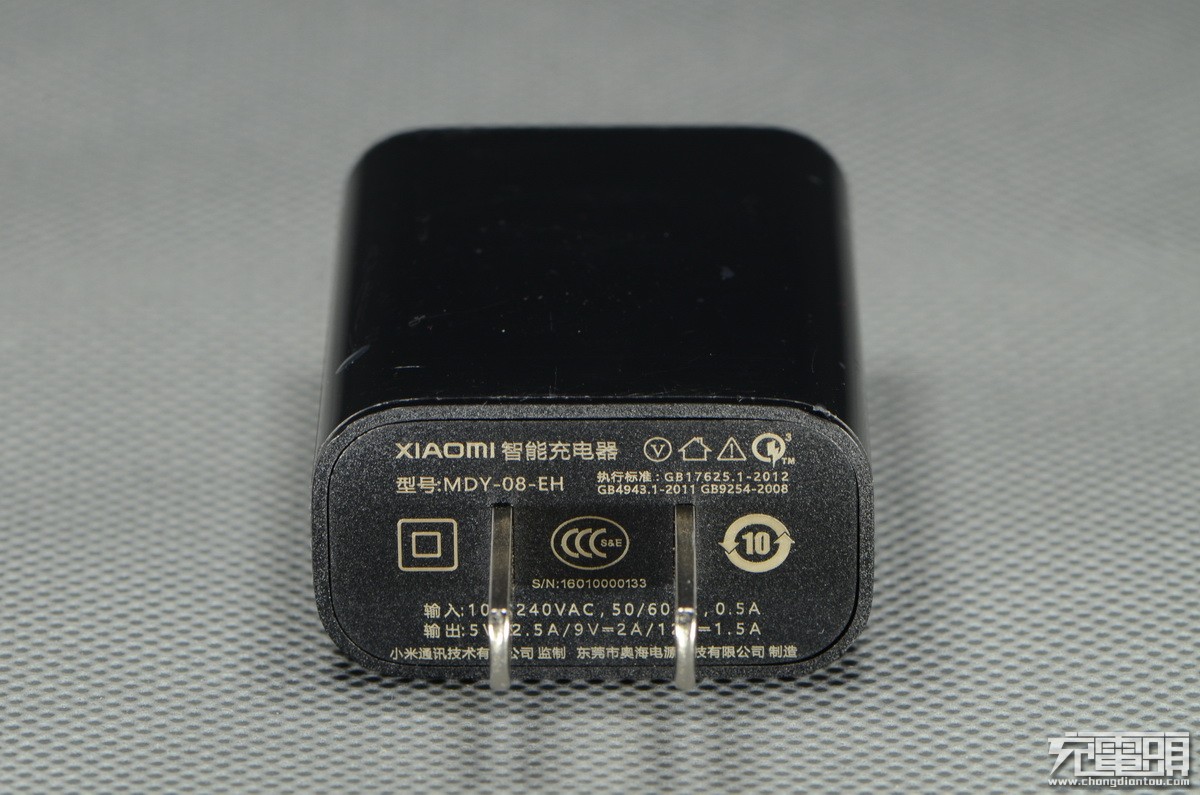

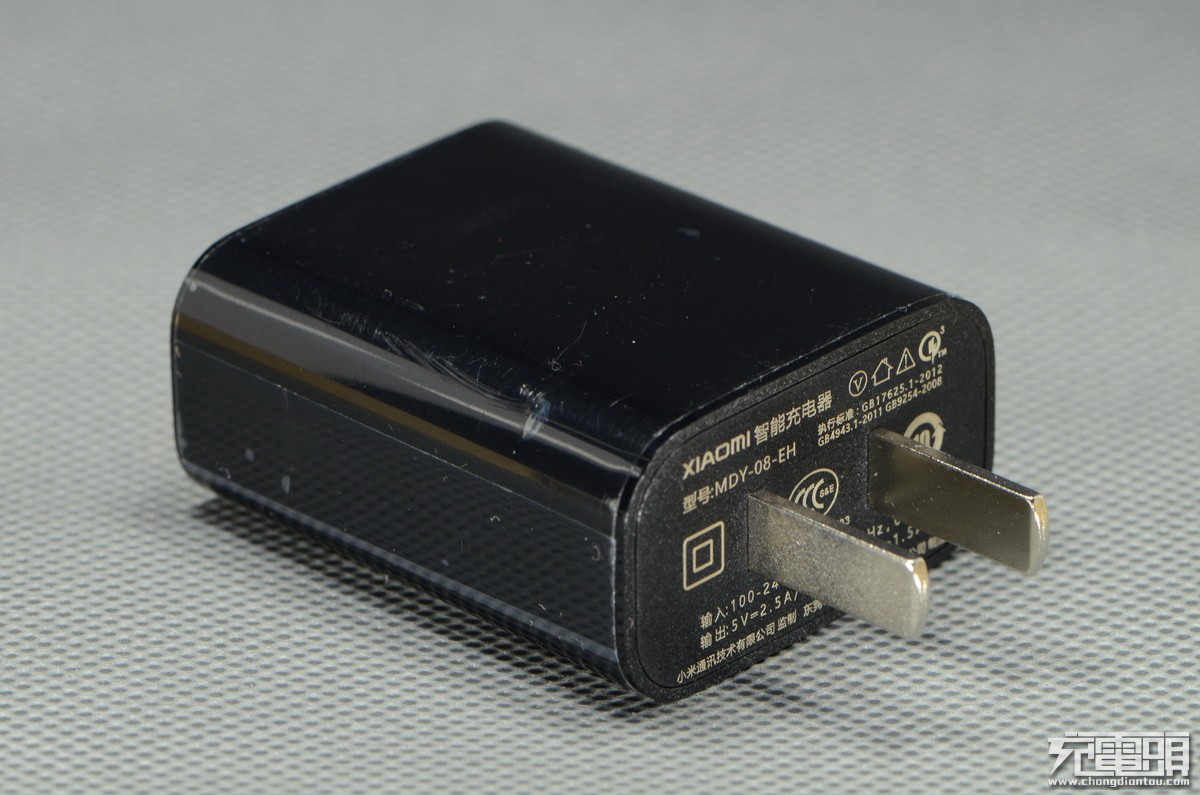

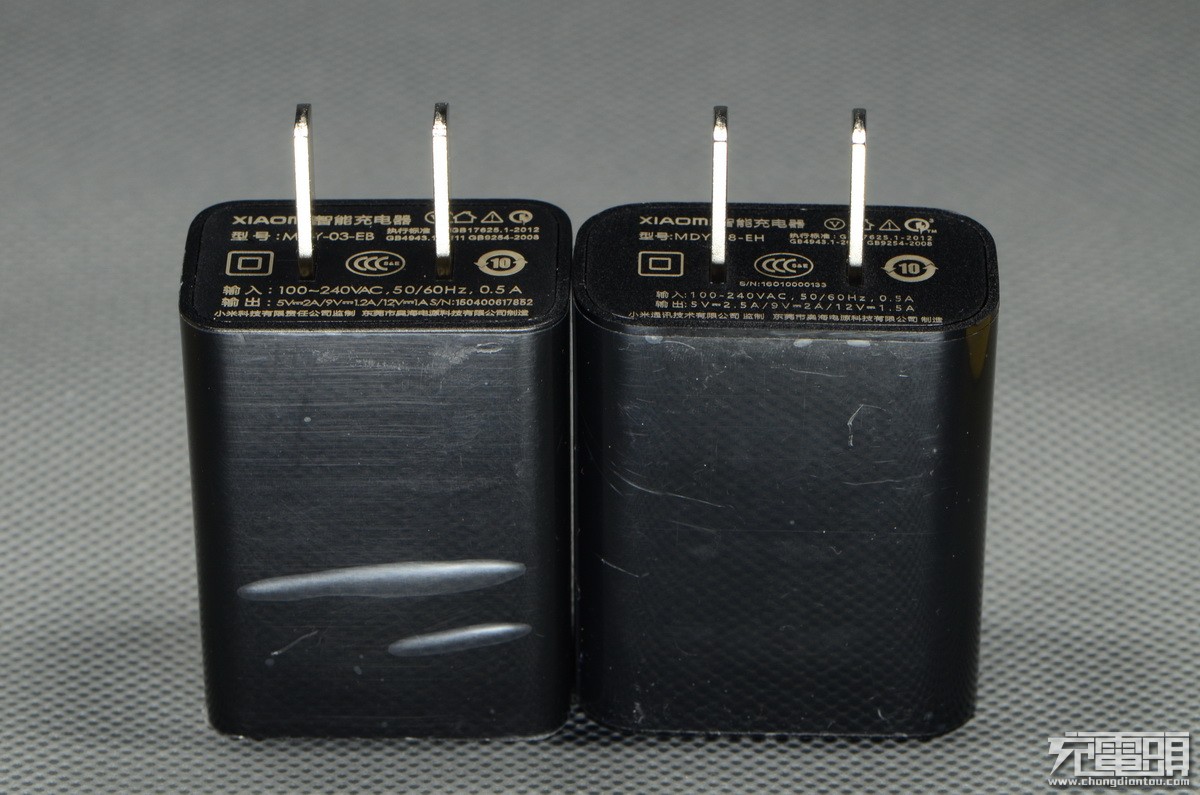

AC插头两片金属件磁铁无法吸附,采用铜质材料,避免插拔过程中打火。

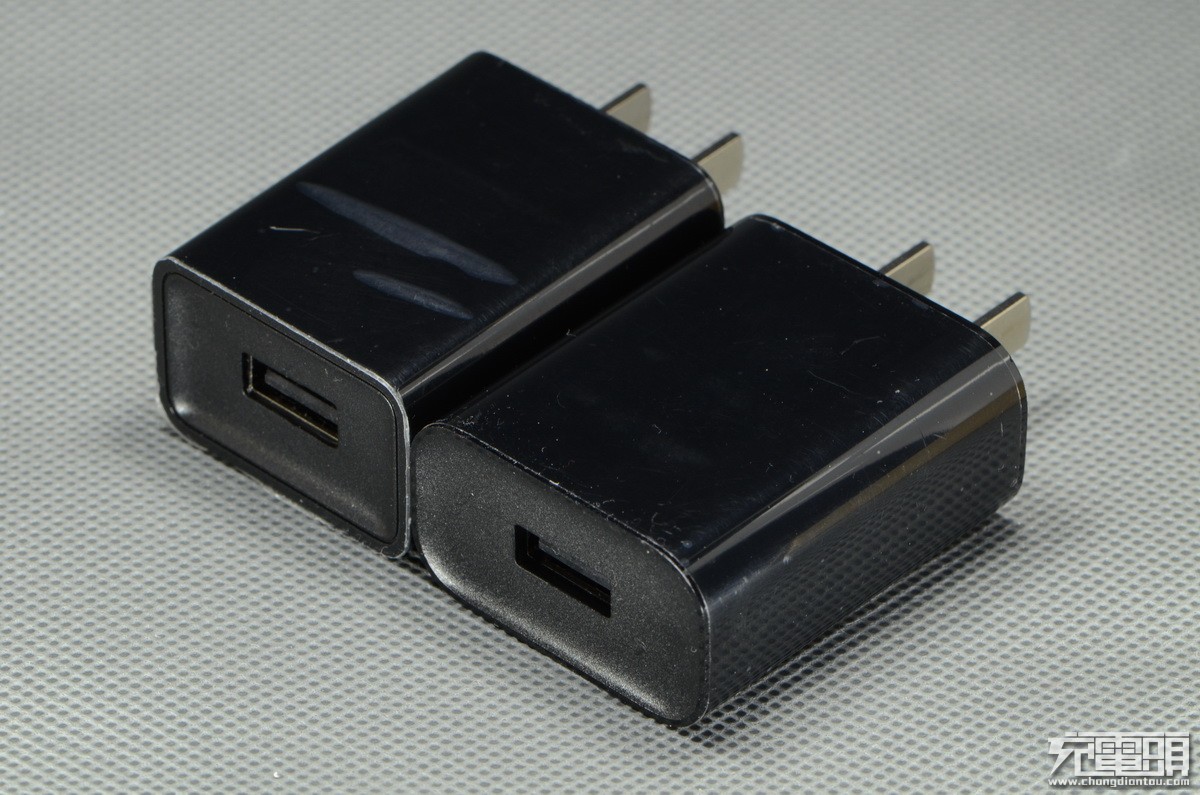

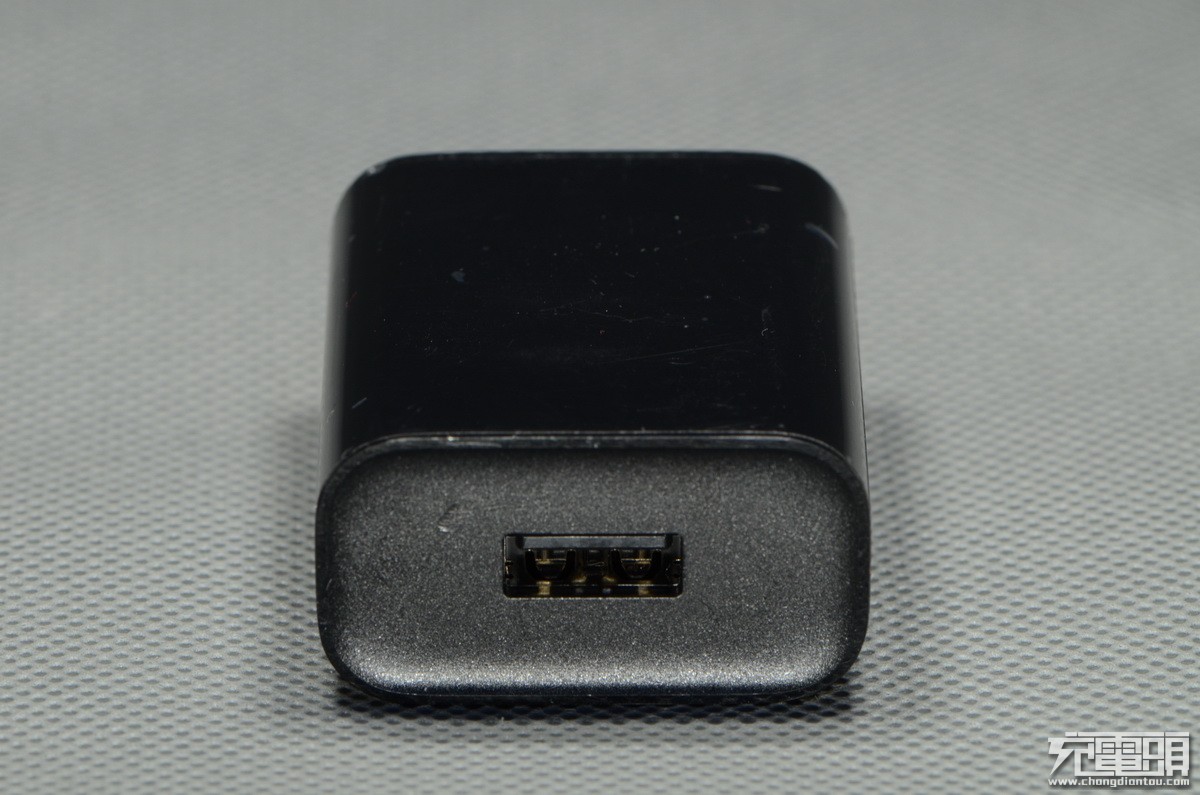

USB接口位置能看出两款充电器外观设计上的区别,一个圆润,一个硬朗。
|
二、 小米MDY-08-EH充电器拆解

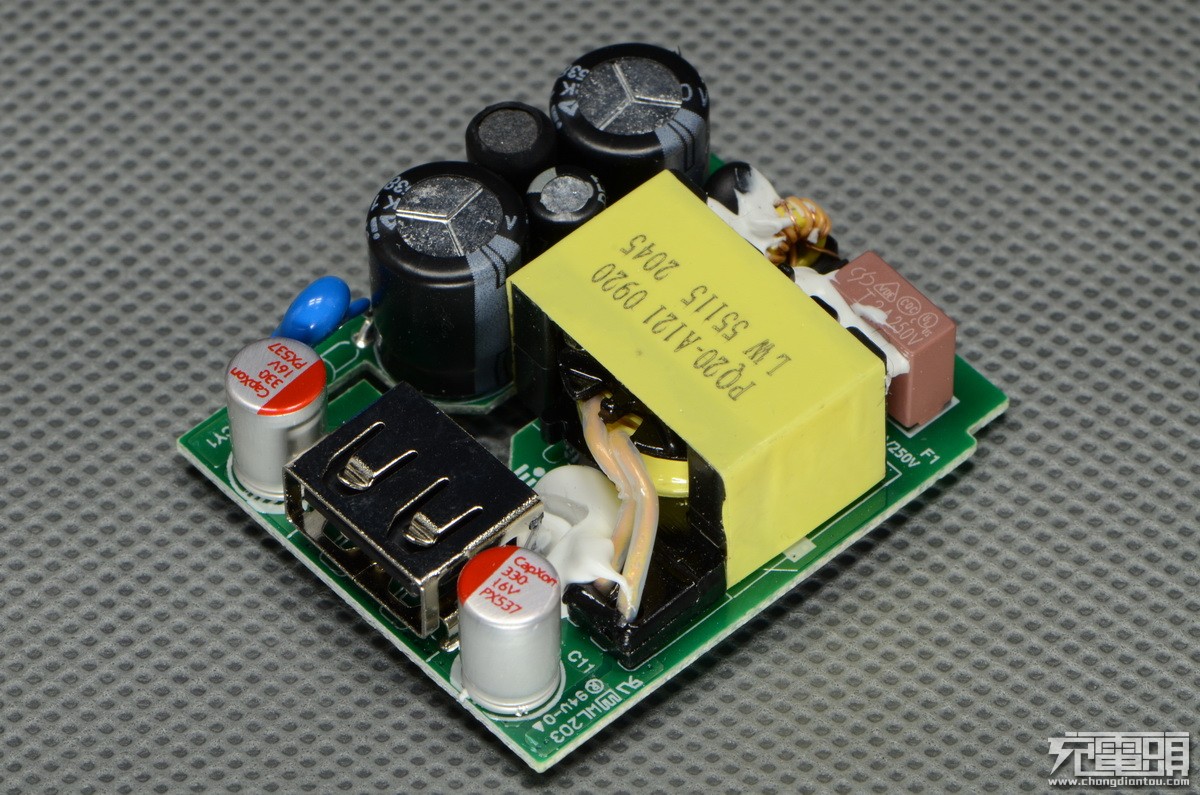

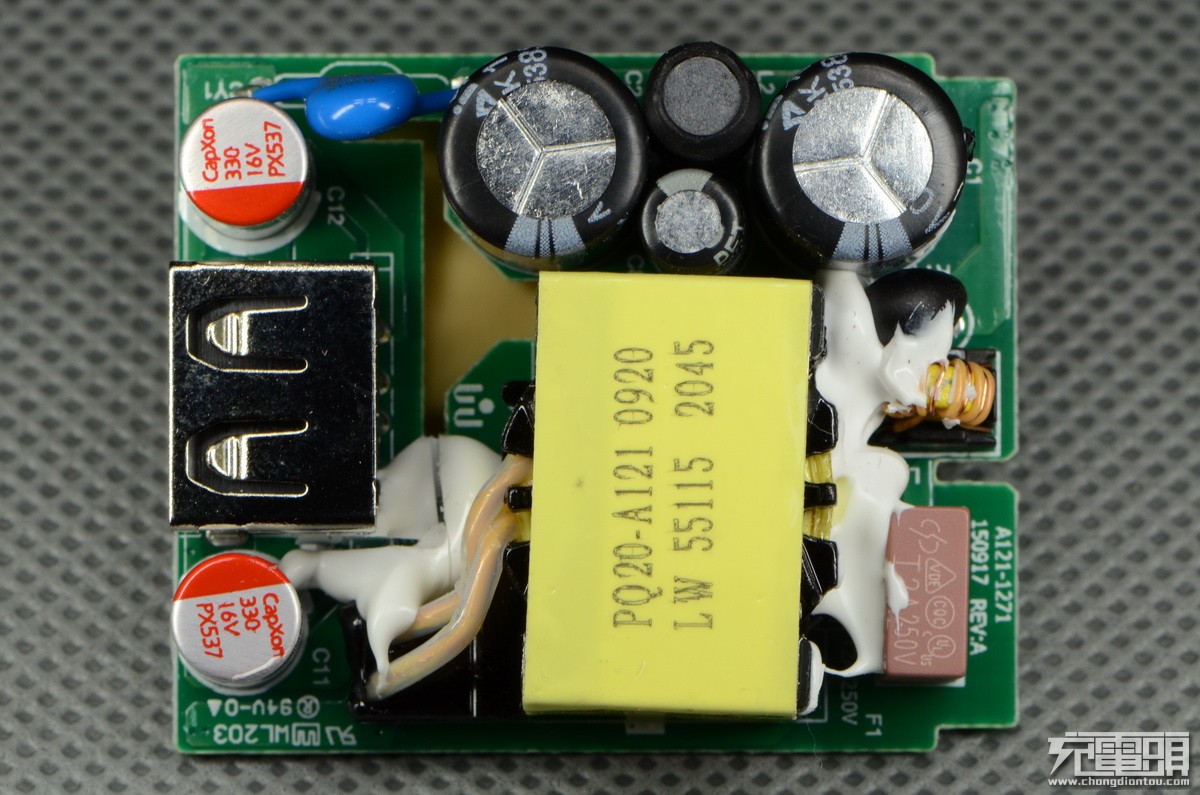

电路板正面,该有的东西全有了。固态电容,Y电容,输入的π型CLC滤波,阻燃保险丝,浪涌抑制,共模电感。变压器和USB座子之间镂空,为高低压隔离。
变压器低压侧输出线采用多层绝缘,确保安全性。

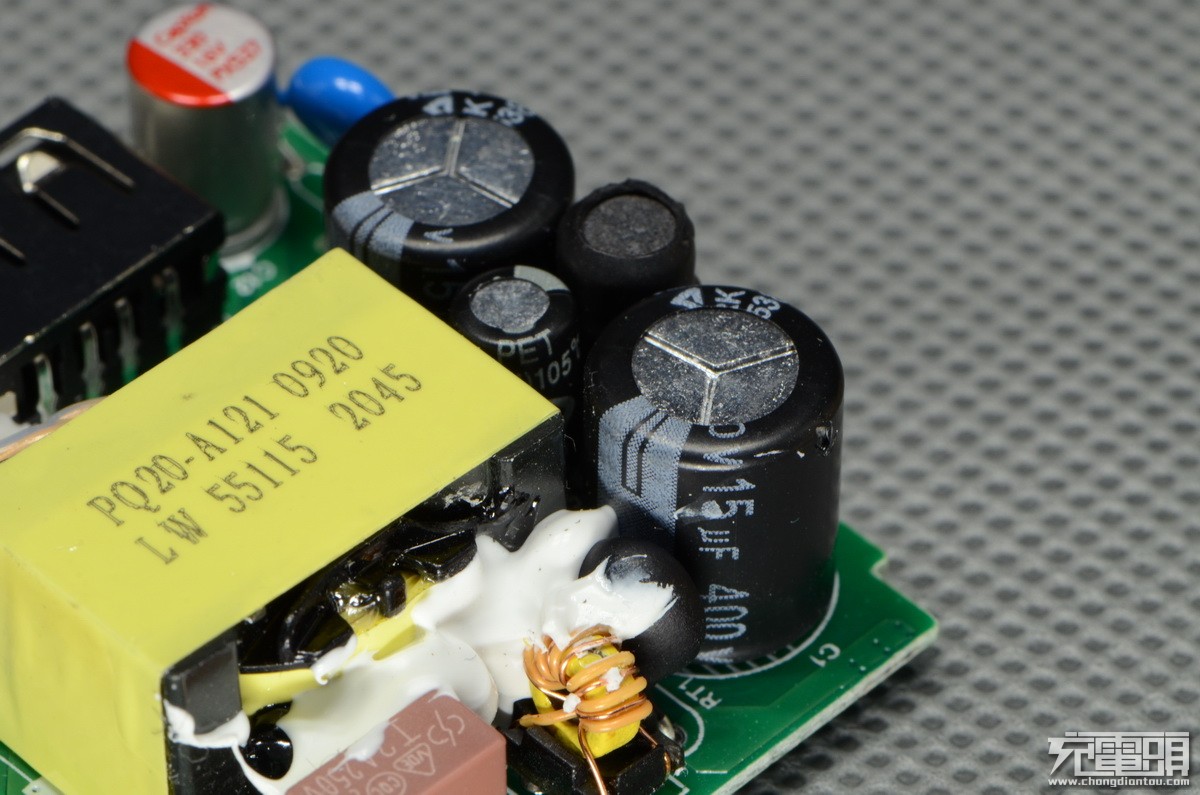

两颗耐压 400V 15uF 的电解电容作为初级的滤波电容。

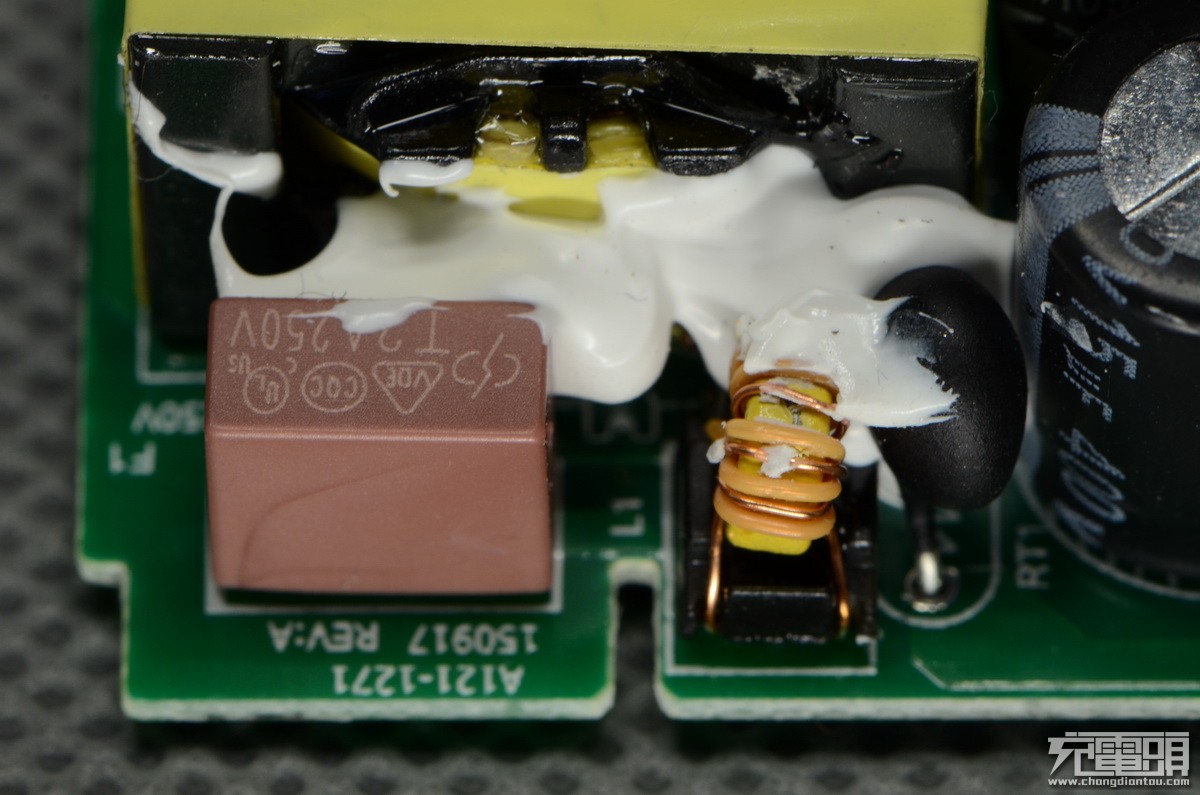

初级的保险丝和滤波、NTC浪涌抑制电路。

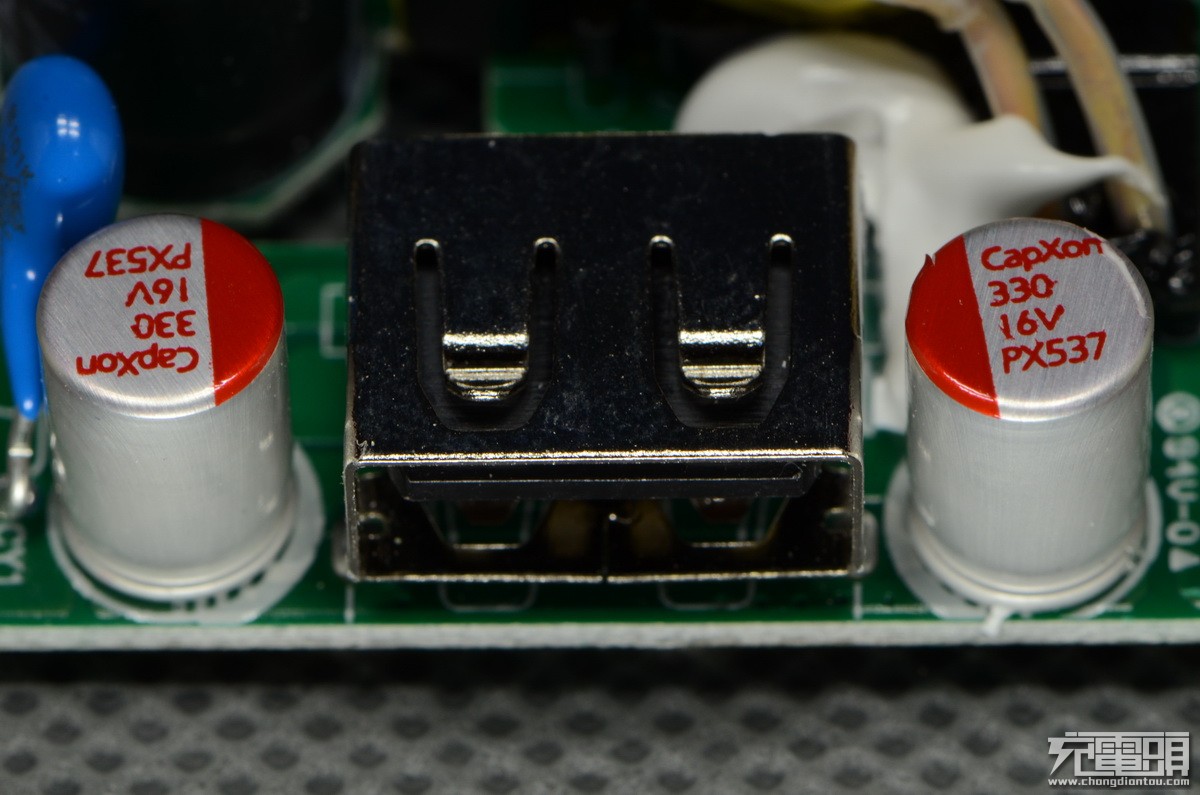

次级滤波电容采用两颗耐压 16V 330uF 的丰宾固态电容并联。

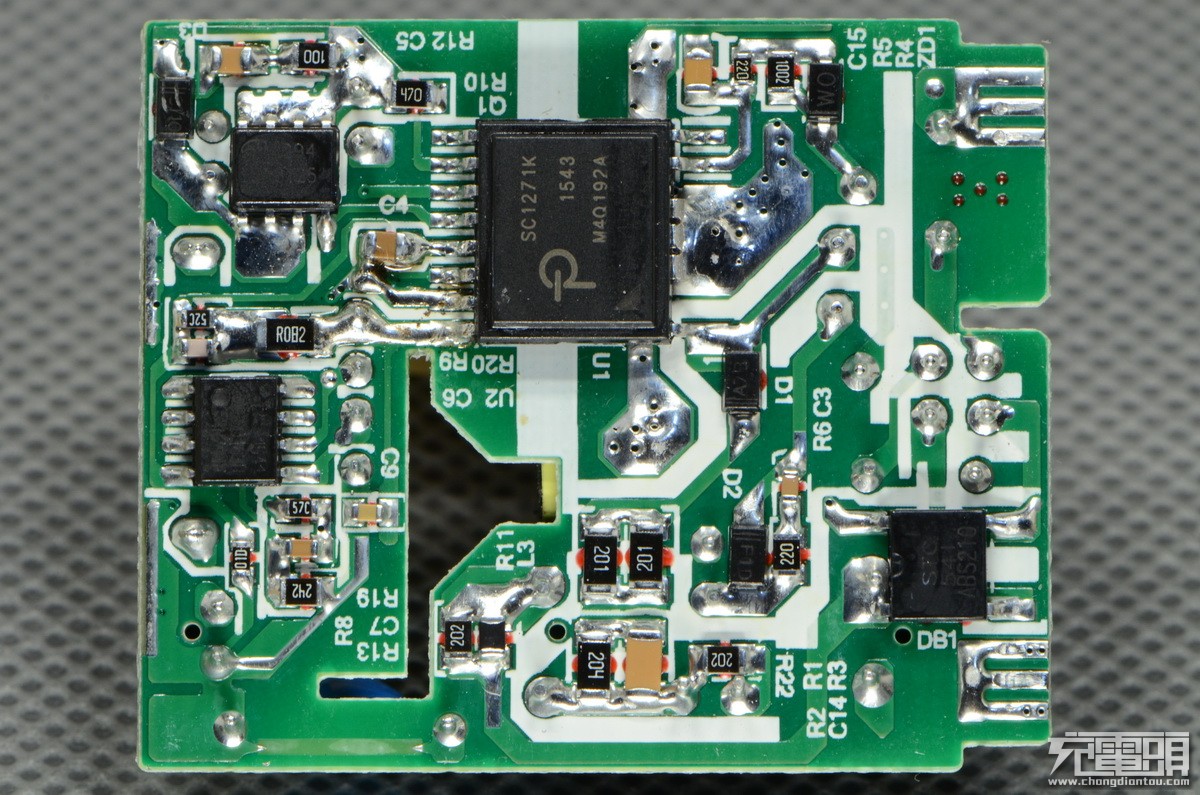

电路板背面。贴片元件打了红胶。

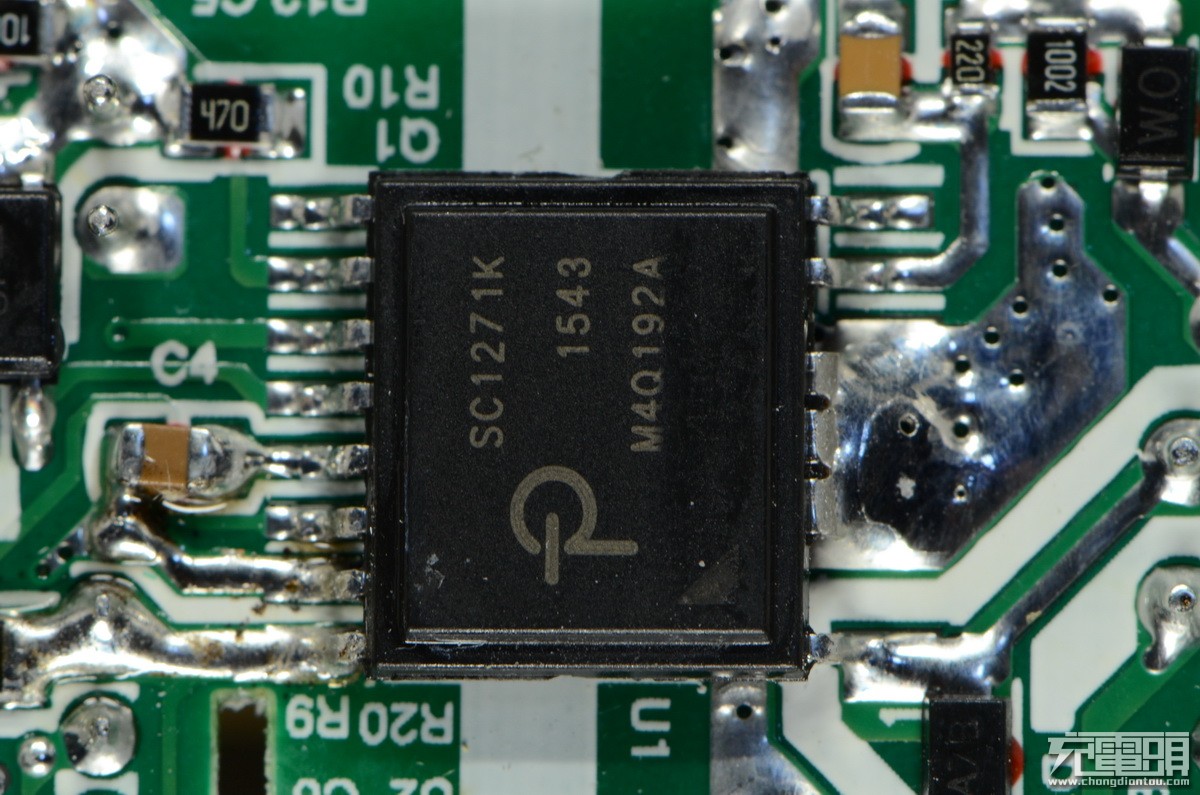

Power Integrations SC1271K,该芯片内部集成了初级开关管、PWM 控制器、次级同步整流控制器。热源做了很好的导热。
Power Integrations SC1271K 的描述和典型应用图。最直观的感觉就是说看不到光耦了,没有外置开关管,所有初级元件全部整合在一个封装里面,简化设计节省空间。

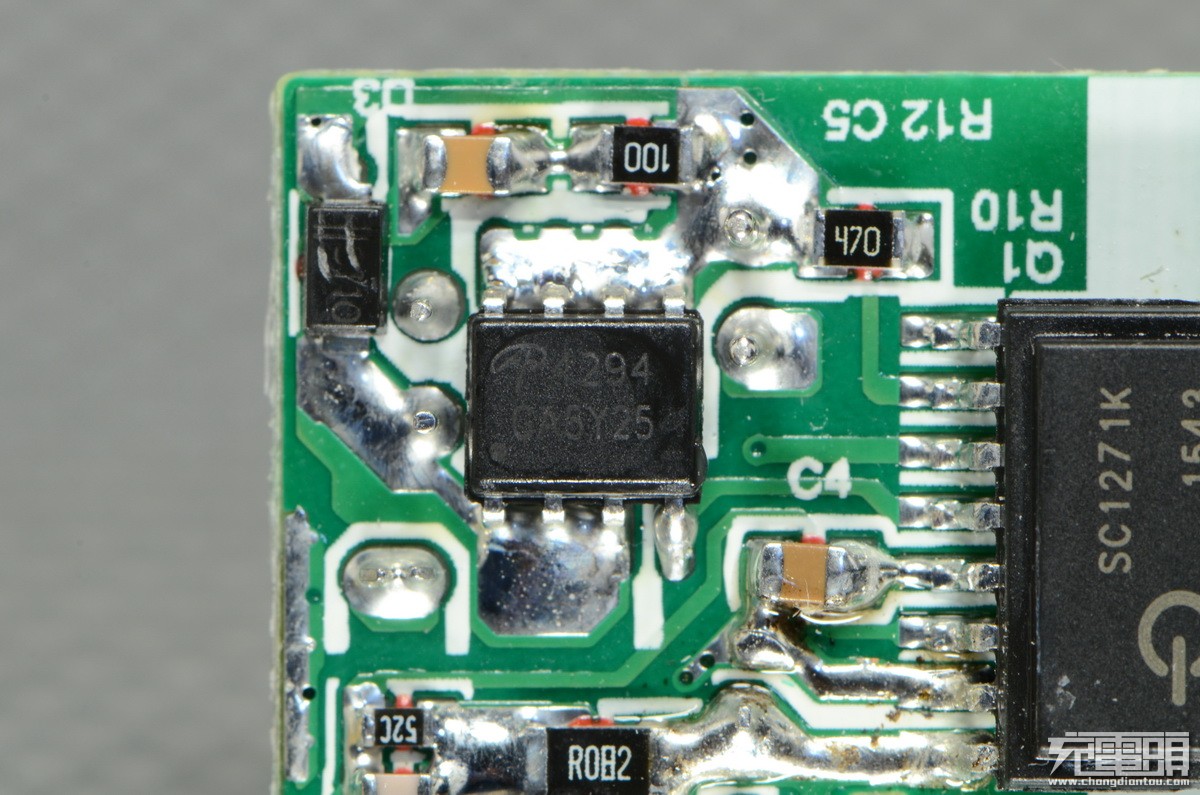

AO4294,这是 SC1271K 外挂的同步整流 MOS。并且并联了阻容吸收回路。抑制高电压,减小干扰。左侧并联了肖特基,在MOS开关过程中分担功耗,提高效率。
AO4294 参数,耐压 100V,电流 11.5A,内阻小于 12 毫欧。相比传统肖特基整流,2A下0.5V的压降,1W的损耗;12毫欧相对于2A的输出电流来说,压降0.024V,理论损耗功率只有0.05W。这也是新款充电头大家都在做同步整流的原因,降低发热,提高效率。这年头不是同步整流的充电头真的不好意思出来见人了。

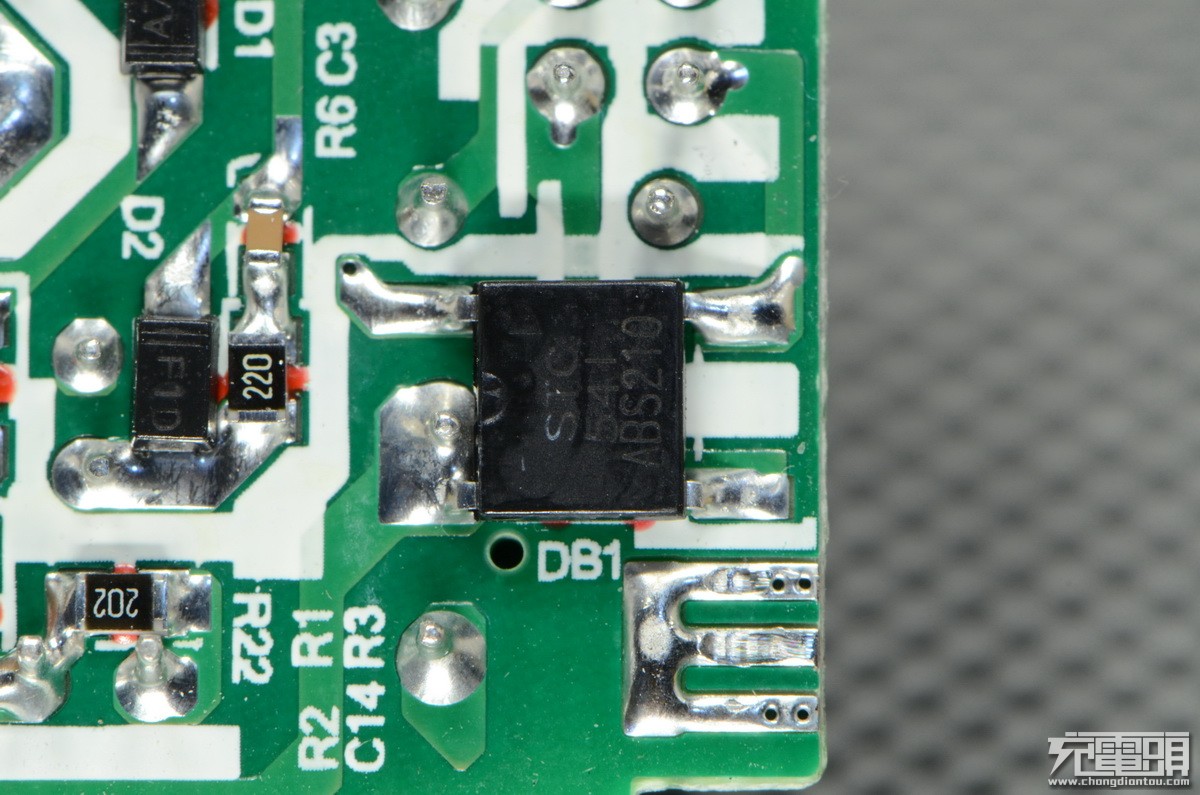

ABS210 整流桥堆,耐压 1000V,电流 2A。

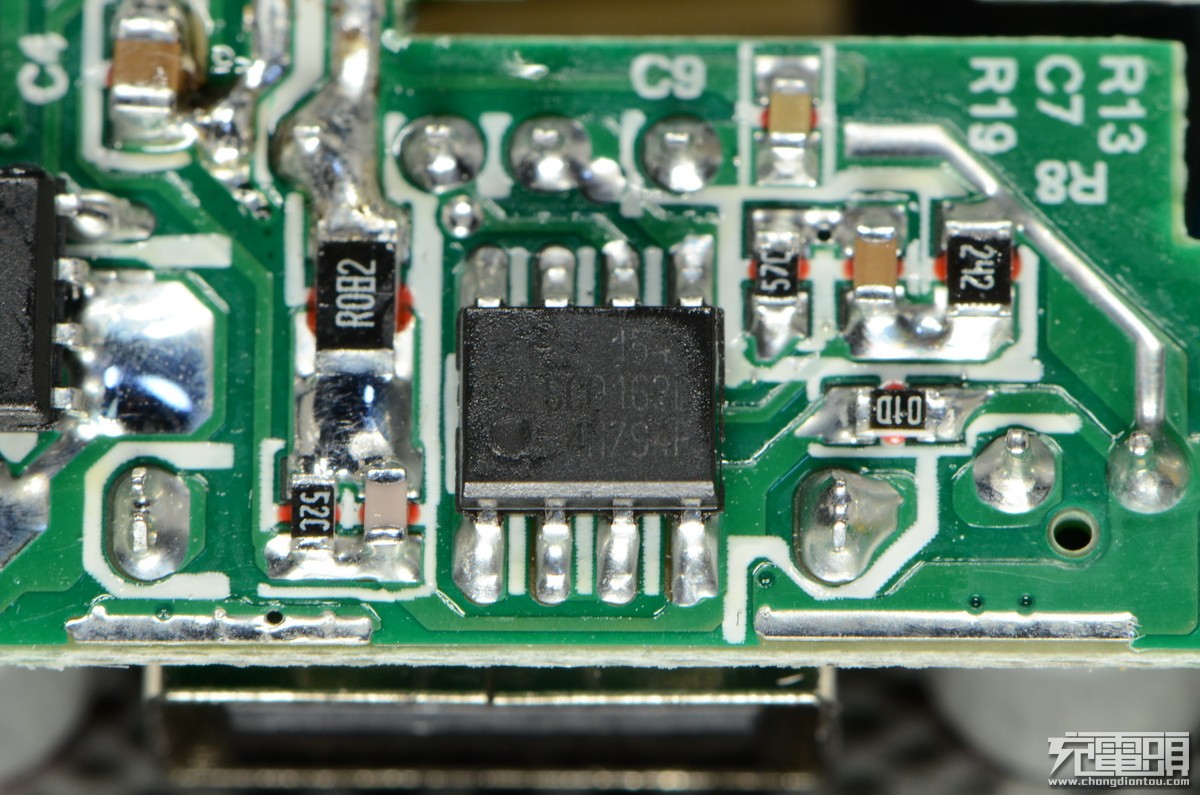

Power Integrations SC0163D,完整的支持高通的 QC3.0 Class A 规格,兼容 QC2.0 的 Class A 规格。

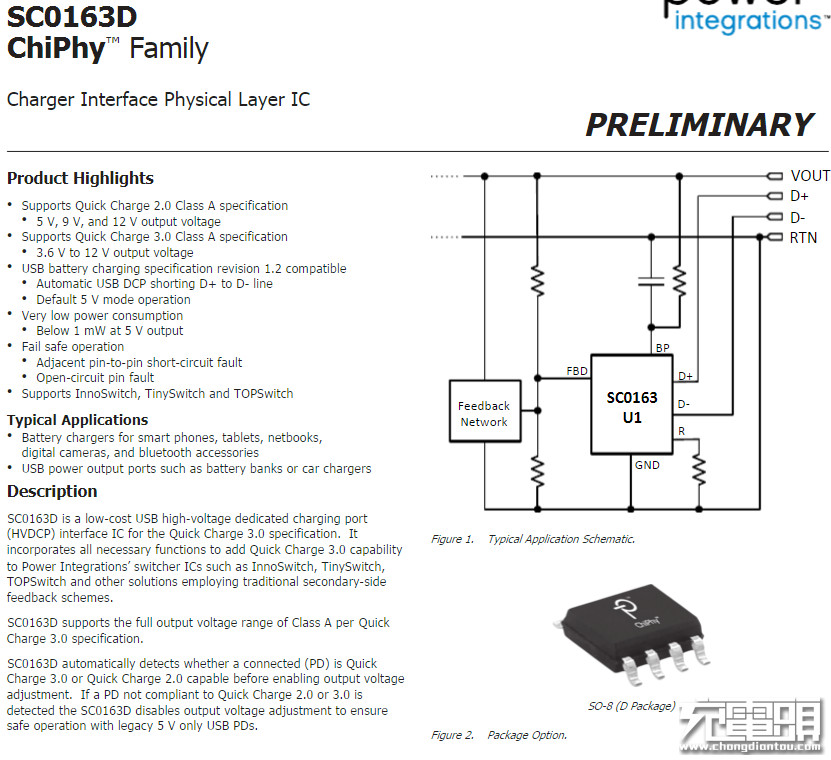

Power Integrations SC0163D 描述和典型应用图。原理是芯片内部接收到调节电压指令,改变反馈输出并保持,从而起到调节输出电压的目的。
5V,2.60A@5.15V max,有线补,超过标称的 2.5A。可以看到红色的电流线,在超过2.6A后电压开始跌落。 ![]() 9V,2.50A@9.01V max,超出标称的 9V2.0A/18W,功率达到 22.5W,有轻微线补。 ![]() 12V,2.00A@11.85V max,超出标称的 12V1.5A/18W,功率达到 23.7W,有轻微线补。 2、QC3.0 200mV 电压步进测试 ![]() QC3.0 的 200mV 步进,触发最低电压 4.41V,最高电压 11.86V。 3、QC 兼容性测试 目前支持 QC3.0 的设备不是很普及,本次测试是针对 QC2.0 兼容性的专项测试。 ![]() 紫米10000mAh快充移动电源,兼容。 ![]() 小米20000mAh快充移动电源,兼容。 ![]() CHOETECH 13600mAh快充移动电源,兼容。 ![]() Anker 10500mAh 快充移动电源,兼容。 ![]() 魅族10000mAh快充移动电源,兼容。 ![]() Aukey 10000mAh快充移动电源,兼容。 ![]() 小米 Note 手机顶配版,兼容。 ![]() 总结表格。 总结
|
