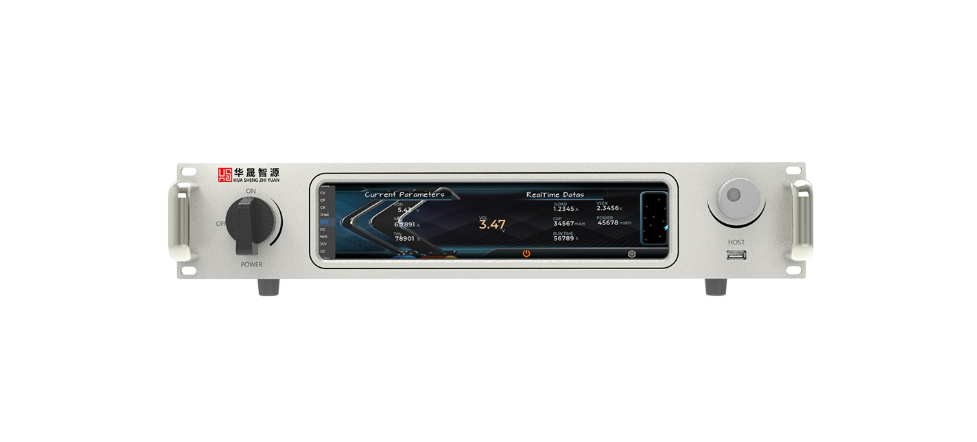

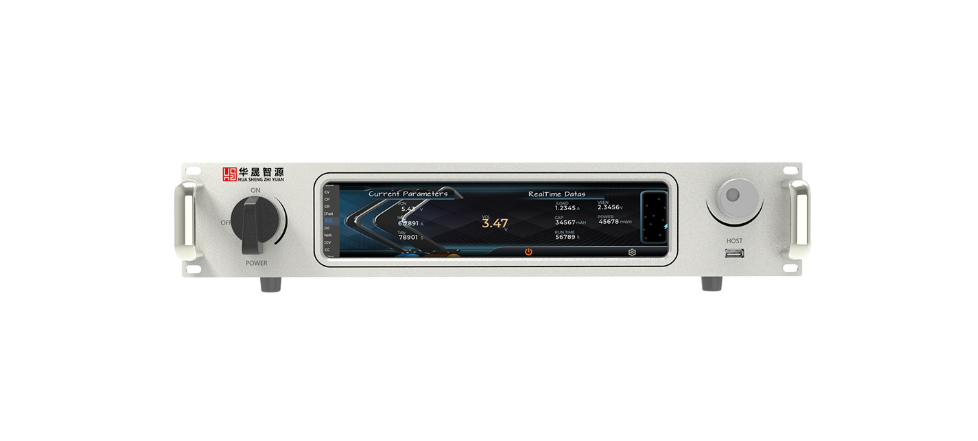

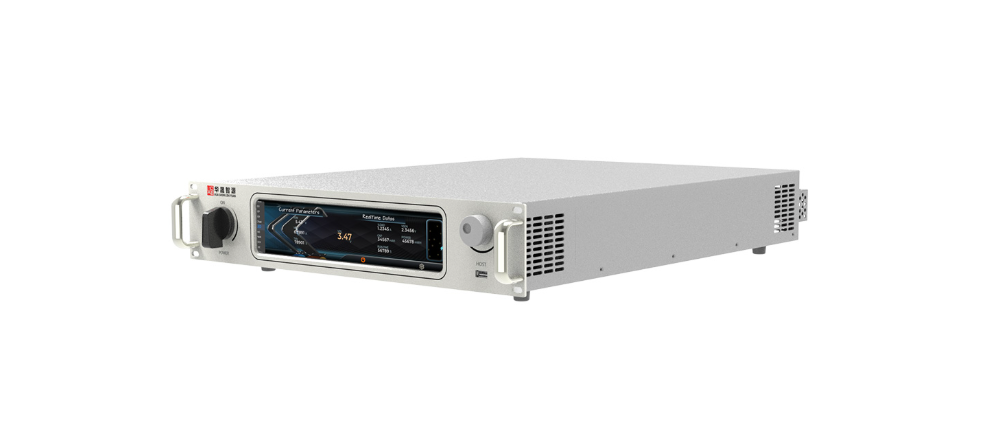

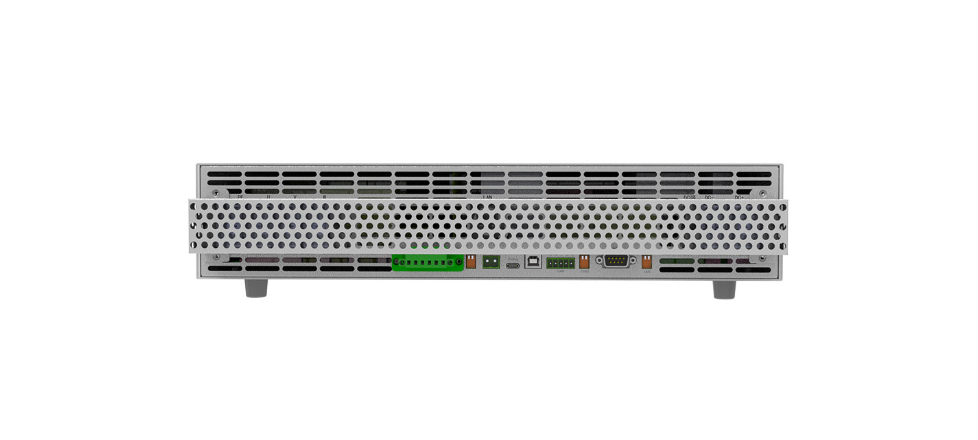

高压直流源载一体仪器是一种集成了高压直流电源和高压直流电子负载功能于一体的精密测试设备。其1700V的电压档位是经过精心设计的，旨在完美覆盖并超越1500V直流系统的测试需求，为其提供必要的电压余量（Headroom）。
作为“源”： 它可以输出精确、可编程的高压直流电（高至1700V），模拟各种高压直流供电环境。
作为“载”： 它可以吸收或消耗电能，模拟高达1700V的高压动态负载，用于测试能量回馈或发电设备。
高压直流源载一体仪器并非一个通用设备，而是专门为1500V新能源系统和下一代800V电动交通技术量身定制的高性能、高精度测试解决方案。
它的主要价值体现在：
针对性： 电压等级完美匹配1500V系统测试需求，并提供充足余量。
集成高效： 将电源和负载合二为一，简化接线，提高测试效率，并通过能量回馈大幅降低测试成本。
安全可靠： 专为高压环境设计，内置多重保护，确保测试过程安全。
未来导向： 支持800V电动车辆等前沿技术的研发，具备良好的前瞻性。
对于从事光伏、储能、电动汽车电驱动等高压领域研发和验证的机构与企业而言，1700V源载一体机是确保产品性能、可靠性与安全性的关键工具。
电压等级的精确定位：
1500V系统的“黄金搭档”： 全球光伏和储能行业正将系统直流电压从1000V提升至1500V以降低成本、提高效率。1500V系统的工作电压高可达1500V，但在开路、瞬态等情况下会超出。1700V的电压上限为这些工况提供了充足的安全余量，确保测试能完全覆盖最严苛的条件。
高压安全与隔离设计：
强化绝缘： 内部采用符合高压安规标准的器件和设计，确保足够的电气间隙和爬电距离，防止击穿和拉弧。
多重安全保护： 具备硬件级的过压、过流、过功率、过温保护，并通常配备高压互锁 功能，确保在测试门打开或接线不牢时自动禁用高压输出，保障操作人员安全。
双向能量流动与能量回馈：
这是主要功能。仪器可以在源（供电）和载（吸能）模式间无缝、快速切换。
能量回馈式吸收是关键优势。 在测试大功率逆变器或变流器时，仪器吸收的能量不是转化为热量，而是以纯净的正弦波形式回馈到电网。这极大地降低了运行成本和对实验室散热的要求，实现了绿色、可持续的大功率测试。
高精度与动态性能：
具备高精度的电压、电流和功率测量能力，满足效率测试的苛刻要求。
能够模拟高速变化的工况，如负载阶跃、MPPT跟踪、电网扰动等，以测试被测设备的动态响应。
1700V源载一体机的应用高度集中在高压新能源和工业领域。
1. 1500V光伏逆变器与储能变流器测试
这是其最主要、最典型的应用领域。
MPPT效率与性能测试： 精确模拟1500V光伏组串在不同光照、温度下的IV曲线（高电压可超过1500V），全部测试逆变器的max功率点跟踪精度、速度和整体效率。
充放电循环测试： 对储能变流器，可无缝切换：作为“源”模拟电网为PCS充电，作为“载”模拟电池吸收PCS放电的能量。一台设备即可完成完整的充放电循环测试。
电网适应性/低电压穿越测试： 模拟电网故障（如电压跌落），验证1500V逆变器/PCS是否符合并网标准，确保电网稳定。
开路电压与极限测试： 1700V的电压能力足以模拟1500V系统在极端情况下的高开路电压，进行应力测试和安全性验证。
2. 电动汽车高压电驱动系统测试
随着800V电动汽车平台的兴起，1700V设备成为研发关键。
800V电机控制器/驱动器测试： 作为可编程直流电源，模拟800V高压电池包，为电机驱动器供电。同时作为负载，吸收电机制动时产生的高压回馈能量。
超快充部件测试： 用于测试800V平台下的车载充电机以及直流充电桩模块的性能和效率。
3. 高压直流供电系统
数据中心HVDC供电测试： 数据中心为提升效率，开始采用380V或更高电压的直流供电。该设备可用于测试服务器电源等设备在高压直流输入下的性能。
工业直流微网： 在采用直流配电的工厂或微电网中，测试相关配电设备和电力转换单元的可靠性。
4. 元器件与材料测试
SiC/GaN功率器件测试： 第三代宽禁带半导体器件常工作在高压高频条件下，需要如1700V这样的高压源载设备进行动态特性分析、开关损耗和可靠性评估。
电容、继电器、断路器测试： 提供高压直流电，测试这些元器件在1500V系统电压下的耐压值、分断能力及寿命。
